PCIe 3.0 フライング・リードはんだ付けプローブ

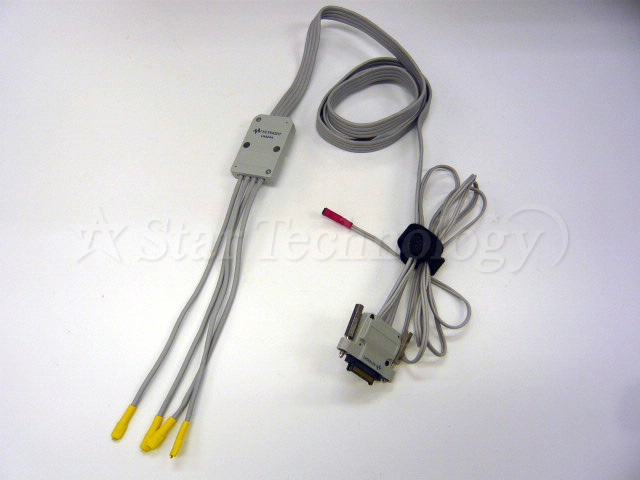

U4324フライング・リード・プローブは、U4301A PCIe Gen3プロトコル・アナライザ・モジュール用のKeysightプロービング・ソリューションです。フライング・リード・プローブは、片方が5本のケーブル状、もう一方はポッド状になっています。5本のケーブルのうち4本では、PCI Express差動信号を捕捉できます。5番目のケーブルは、プローブをDUTのオプション外部基準クロックに接続するためのものです。ポッド側は、U4301A PCIe3プロトコル・アナライザのポートに接続します。4本のケーブルは、交換可能なN5426A ZIF(Zero Insertion Force)チップに接続し、チップをDUTのチャネルにはんだ付けします。基準クロック・ケーブルには、DUT基準クロック出力ソースに取り付ける3ピン・ヘッダが必要です。3ピン・ヘッダは、U4322Aミッド・バス3.0プローブのオプション外部基準クロック用3ピン・ヘッダと同じです。
