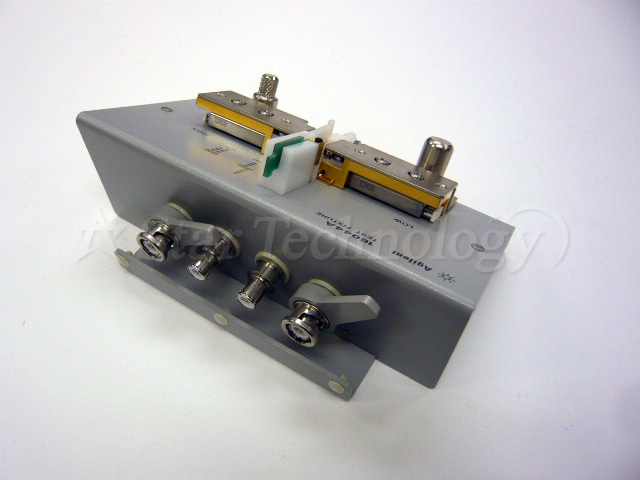

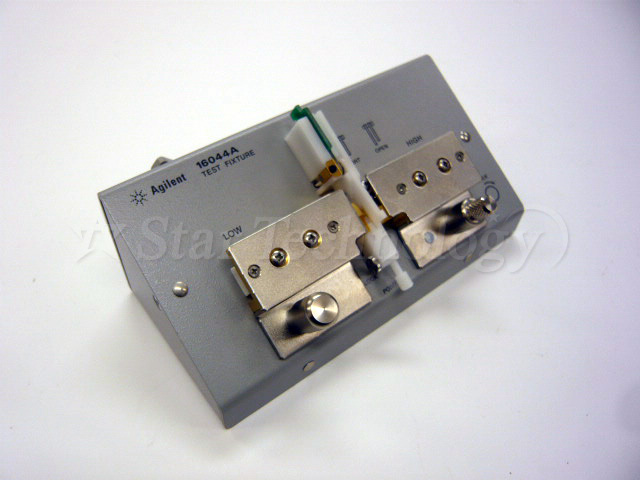

SMD LCRケルビン・コンタクト・テスト・フィクスチャ
Keysight 16044Aはインピーダンス測定用のテスト・フィクスチャです。 このフィクスチャは、低インピーダンス・コンポーネント(例;ハイ・バリュー・コンデンサ)の評価に最適です。 接触抵抗は、D(損失係数)測定におけるエラーを発生させます。この問題を解決するように、16044Aのケルビン(4端子)コンタクトは、低インピーダンスのSMD L、CおよびRコンポーネントに再現可能な測定を保証するように設計されました。 さらに、この16044Aは、オープン&ショート補正を簡単に行うためのメカニズムを備えています。
DUT外形寸法: 最小1.6(長さ)x0.8(幅)mm
測定機器: 4192A、4194A(インピーダンス・モード)、4263B、4268A、4278A、4279A、4284A、4285A、E4980A
周波数: DC～10MHz、DCバイアス: -40V～+40V
動作温度: 0～55℃
端子接続: BNC、4端子ペア
外形寸法: 約160(幅)x70(高さ)x100(奥行き)mm
最小DUT寸法: 0.6mm(長さ) x 0.3mm(幅)
